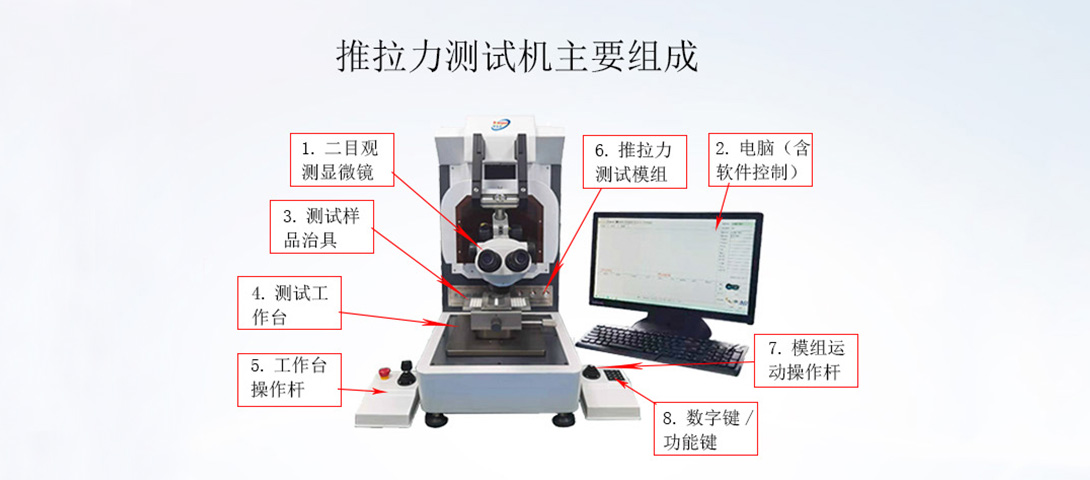

一、推拉力機組成：

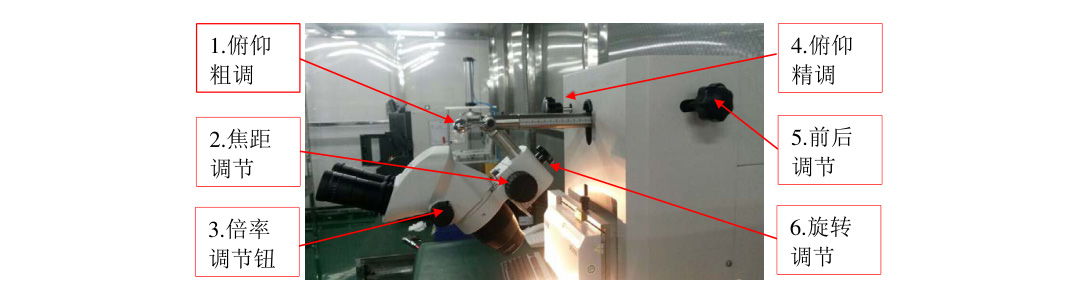

1.1二目觀測顯微鏡

多功能推拉力機用于整個推力、拉力測試過程中的觀察，可選配三目顯微鏡。

1.2測試樣品治具

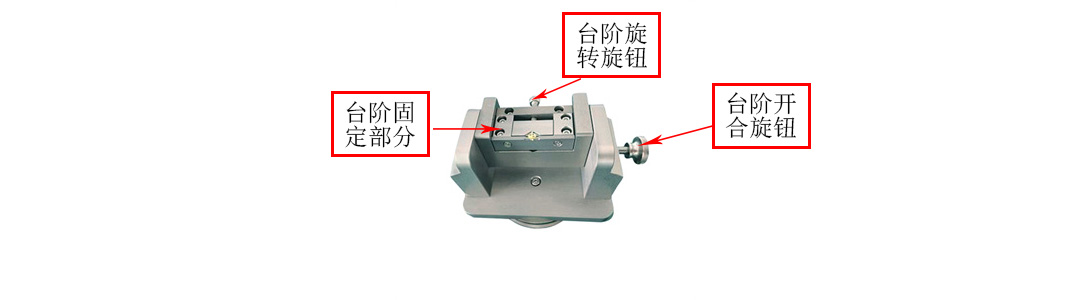

夾持被測試物品，有兩個旋鈕，可以用來松開固定部分和選擇臺階。

1.3推拉力測試模組

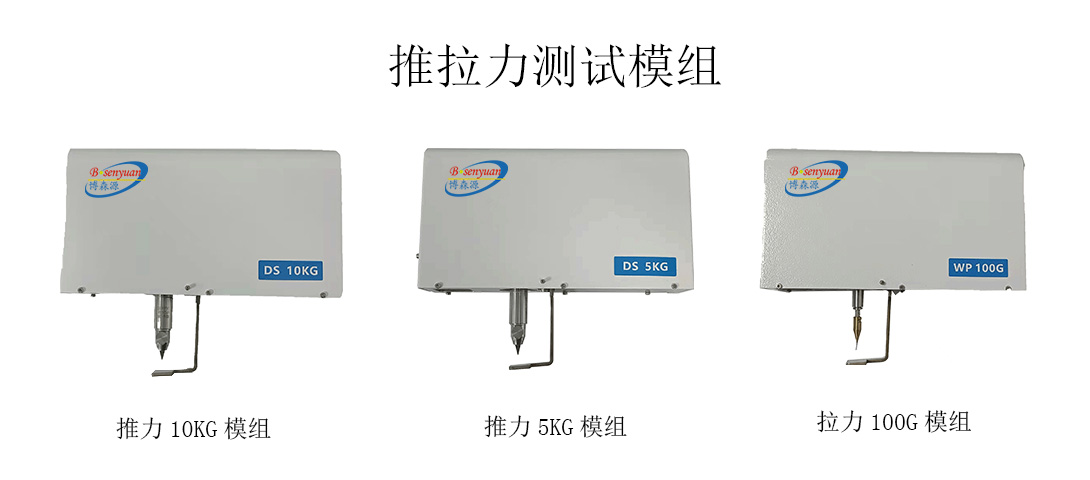

多功能推拉力機測試不同功能用到的模組塊，主要有推力測試、拉力測試、剪切力，不同模組滿足不同測試要求。

裝推力/拉力測試模組：

(1)依測試的需求，選擇模組，包括DS500G-推力、BS5KG-推力、WP100G-拉力，將其安裝上。

(2)多功能推拉力機裝上模組的步驟：

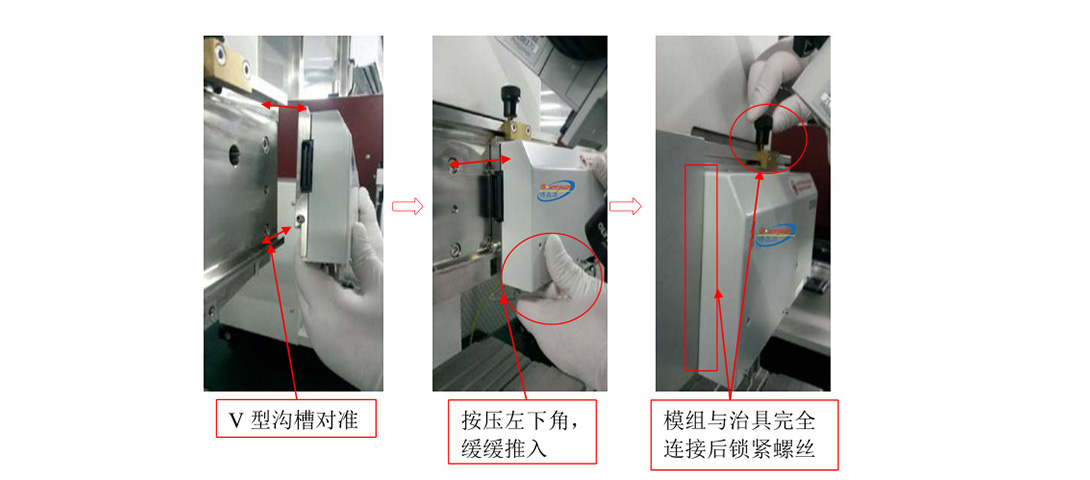

A.小心拿取模組

B.模組的V型溝槽對準治具座的V型溝槽。

C.模組的V型溝槽靠上治具座的V型溝槽，左手緊壓模組的左下方，使模組緊貼治具座，右手緩緩將模組推入，直到模組與治具座完全連接，最后鎖上上方黑色固定螺絲，將模組鎖緊。

2.1多功能推拉力機推力校正步驟

（1）選擇校正治具

（2）共分三種類型250g、5Kg。

（3）安裝校正治具

（4）將校正治固定在機臺圓盤上。

（5）選擇所要校正之重量。

（6）點選至模組并輸入校正治具之編號后，按0K。

（7）依屏幕顯示掛上所需要之砝碼。

（8）調整下刀位置后，再按0K。

（9）校正完后會顯示模組成功校正記錄檔案為C： \LB8100A\模組內的檔案，檔名與測力器的序號相同。

2.2多功能推拉力機拉力校正步驟

（1）WP裝上校正用的勾針。

（2）將校正HOOK往上頂住，將螺絲旋緊固定，防止掉落。

（3）當完成動作后，務必選擇Null Button，避免損壞。

（4）選擇所要校正之重量。

（5）點選至模組并依屏幕顯示掛上所需的磁碼。

（6）將祛碼放置于治具上，調整校正HOOK位于誌碼掛勾范圍內，避免接觸祛碼。

（7）校正完后會顯示模組成功校正記錄檔案為C： \LB8100A\模組內內的檔案，檔案名與測力器的序號相同。

三、簡易故障排除

3.1多數的故障是因開關機不正?；蛴嬎銠C內之軟件相沖，排除方法如下:

（1）先將LB8100A操作軟件關閉。

（2）關閉Windows及計算機。

（3）關閉主機電源。

（4）暫待1分鐘后，再啟動主機電源。

（5）啟動Windows及計算機。

（6）若仍有問題，可在關閉Windows、計算機及主機電源后，重插主機及計算機后方的100way接線再重開機。

3.2測試時測力器動作異常，排除方法如下；

（1）檢視并將機臺所需氣壓調整至規定值。

（2）若無法調至所需氣壓值，需檢查公司的氣壓供應源。

（3）若仍無法排除，可能為測試器故障，需通知原廠-深圳博森源電子，進行維修。
